máquina formadora de bandejas de cables de 400 mm

Un sistema de bandeja portacables es una unidad o conjunto de unidades o secciones y accesorios asociados que forman un sistema estructural rígido que se utiliza para sujetar o soportar de forma segura cables y conductos para cables. Las bandejas portacables se utilizan para soportar y distribuir cables. Las máquinas perfiladoras de bandejas portacables están especialmente diseñadas para su producción. Al cruzarse con los métodos tradicionales de punzonado y doblado manual, que requieren costos de mano de obra y tiempo relativamente grandes, hemos producido una máquina perfiladora automática, que cubre el desenrollado, nivelación, corte, punzonado y Solo se necesitan 1-2 personas. para perfilado, lo que mejora enormemente la eficiencia de producción y ahorra personal.

Contacta ahora Correo electrónico Teléfono WhatsApp

Detalles de producto

componente principal

1. Desenrollador, núcleo hidráulico, caja de distribución (control de conversión de frecuencia de elevación lenta y parada lenta), descarga, capacidad de carga de 5 toneladas, conjunto hidráulico de 3KW

2. Una máquina niveladora: nivelación de 11 rodillos (3 superiores y 4 inferiores), potencia de 5,5 KW,

3. Máquina punzonadora y cizalla integrada: mecanismo de rotación hacia adelante con alimentación de código (tornillo hacia adelante y hacia atrás), punzonado hidráulico, corte hidráulico, conversión manual de pasadores de hileras simples y dobles de matriz de punzonado, mecanografía (marca registrada), punzonado de paletas.

4. Plataforma de alta velocidad: 2 ramas de plataforma de alta velocidad, ajuste del ancho del cable hacia adelante y hacia atrás, control de conversión de frecuencia

5. Pieza de formación de rodillos: eje principal de φ60 mm, superficie cromada dura, 23 filas de rodillos de formación, máquina principal dividida en 3 secciones, refuerzo lateral, posición de guía de alimentación extendida, 1 juego de corrección del plano después de la formación, material del rodillo: GCR 15

6. Bastidor de descarga - 2 bastidores de descarga pasivos

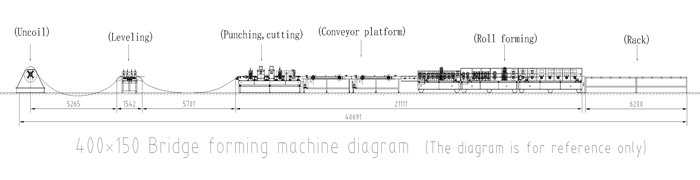

400mm Cable Tray Forming Machine

Parámetros técnicos

número de orden	proyecto	unidad	valor numérico
1	Ancho del material	mmm	160~750 mm
2	Espesor del material	mmm	0,5~1,8 mm
3	tipo de material		Fleje de acero galvanizado/placa de acero galvanizado
4	Velocidad de funcionamiento del equipo	m/min	1-12 m/min
5	fuerza	kilovatios	58kW
