Máquina perfiladora de rollos de metal personalizada
La máquina perfiladora automática de bandejas portacables puede completar rápida y eficientemente la formación de bandejas portacables y mejorar la eficiencia de producción. El perfilado garantiza que las bandejas portacables se produzcan con un tamaño y forma consistentes, lo que mejora la calidad del producto y la consistencia de la apariencia. La producción automatizada reduce la necesidad de operaciones manuales, ahorra costos de mano de obra y también reduce los errores de operación humana. Se puede ajustar según diferentes requisitos de diseño para producir bandejas portacables de diferentes especificaciones y tamaños para adaptarse de manera flexible a las necesidades del mercado. La máquina perfiladora de bandejas portacables con función de producción automatizada reduce los errores de operación humana y mejora la estabilidad y consistencia de la producción. La máquina de moldeo automatizada es fácil de operar, lo que reduce la intensidad del trabajo del operador y mejora la seguridad.

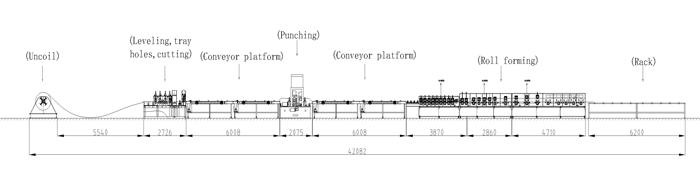

Número de serie |
componente principal |
Configuración |
1 |
Desenrollador |
1. Expansión del núcleo hidráulico 4. Caja de distribución (control de conversión de frecuencia, arranque lento y parada lenta) 2. Descarga eléctrica 5. Conjunto hidráulico de 3KW 3. Capacidad de carga 8 montones |
2 |
Máquina niveladora y cortadora |
1. Mecanismo de codificación de alimentación (tornillos de avance delantero y trasero) 4. Nivelación de 13 rodillos 2. Sistema hidráulico: 1 juego de 11KW y 2 juegos de válvulas eléctricas 5. Motor de 7,5KW 3. Corte hidráulico 6. Punzonado de palets (opcional) |
3 |
Sección A plataforma de alta velocidad |
1. 1 plataforma de alta velocidad 3. Ajuste del ancho de las varillas roscadas delanteras y traseras 2. Control de conversión de frecuencia |
4 |
perforadora |
1. 3 juegos de motores 4. Caja de distribución 2. Sistema hidráulico 5. Conversión neumática del molde entre hileras simples y dobles 3. Cilindro de aceite Cilindro de ingeniería pesada 6. Mecanografía (marca registrada) (opcional) |
5 |
Plataforma de alta velocidad sección B |
1. 2 plataformas de alta velocidad 3. Ajuste del ancho del tornillo delantero y trasero 2. Control de conversión de frecuencia |
6 |
Rollo formando parte |
1. Husillo de φ70 mm, superficie cromada dura 5. Guía de alimentación extendida 2. 25 filas de rodillos formadores 6. 1 juego de enderezamiento de superficies planas después del formado 3. La máquina principal está dividida en 3 secciones 7. Material en rollo: GCR15 4. Refuerzo lateral + inferior 8. Alimentación eléctrica |
7 |
Estante de descarga |
1、 2 bastidores de descarga pasiva |
8 |
Cabina de control |
1. Toda la línea adopta control PLC y una interfaz hombre-máquina de pantalla táctil para realizar la interacción persona-computadora. 2. Configuración de hardware: consola de operación del gabinete de distribución de energía, panel de operación manual y control remoto inalámbrico al lado de la máquina 3. Modo de funcionamiento: manual/automático. En estado manual, puede funcionar como una máquina independiente para facilitar el mantenimiento; en estado automático, puede funcionar en toda la línea; está equipado con un botón de parada de emergencia, lo que facilita el manejo de emergencias y garantiza la seguridad de los equipos y operadores |
