Máquina formadora de bandejas portacables perforadas LW
Al utilizar una máquina formadora de bandejas portacables perforadas, el operador primero debe colocar la lámina de metal en el banco de trabajo de la máquina formadora y luego ajustar la forma del molde del sistema formador según sea necesario. Después de poner en marcha la máquina formadora, la lámina de metal se transferirá al sistema de formación. A través de la acción de la rueda de matriz superior, la rueda de matriz inferior y el rodillo de presión, la lámina de metal se presiona en la forma requerida para formar la sección transversal de la bandeja de cables. Finalmente, el sistema de corte cortará la bandeja portacables formada en las secciones correspondientes según la longitud establecida.
La máquina formadora de bandejas portacables perforadas tiene las ventajas de una alta eficiencia de formación, fácil operación y alta precisión de formación. Es ampliamente utilizado en proyectos de tendido de cables en los campos de la energía, comunicaciones, construcción, etc.
La máquina formadora de bandejas portacables perforadas es un equipo que se utiliza para fabricar bandejas portacables. La bandeja portacables es una estructura de estructura metálica que se utiliza para soportar y proteger cables. Se utiliza a menudo para el tendido de cables en el interior de edificios.

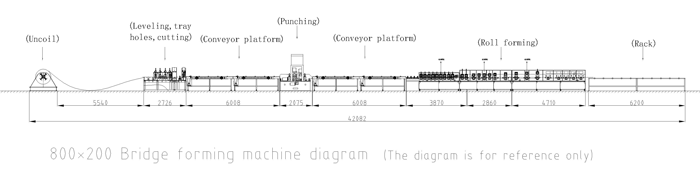

La máquina formadora de bandejas portacables perforadas consta principalmente de las siguientes partes:
Desenrollador hidráulico, máquina integrada de nivelación y corte, punzonadora, máquina perfiladora, etc.
Datos técnicos:
1. Placas aplicables:
Grosor del material: 1-3 mm
Materias primas: acero galvanizado y chapa de acero negra.
2. Velocidad de trabajo: 12 metros/minuto
3. Estaciones de moldeo: 25 estaciones
4. Material del rodillo: Gcr15, templado HRC58-62 cromado
5. Material del eje: acero de alta calidad 45# (diámetro: *90 mm), templado
6. Sistema de transmisión: utilizando un eje de cadena con un diámetro de 100 mm.
7. Reductor de correa de potencia principal: marca famosa china 22KW WH
8. Corte: corte hidráulico Cr12mov
9. Material del cortador: Cr12Mov, templado HRC58-62
10. Potencia de la estación hidráulica: marca famosa china Wuxi Wanshen de 7,5 KW
11. Toda la máquina está controlada por un PLC informático industrial.
12 PLC--Delta
13 pantalla táctil
14 parte eléctrica
15 Regulación de altura mediante motor y carril guía, controlado por PLC
