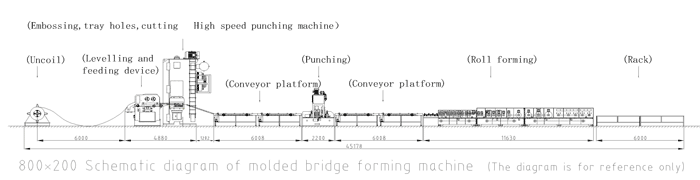

Línea de producción de bandejas portacables perforadas de tamaño mediano.

1

Desenrollador

1. Expansión del núcleo hidráulico 4. Caja de distribución (control de conversión de frecuencia, arranque lento y parada lenta) 2. Descarga eléctrica 5. Conjunto hidráulico de 3KW

3. Capacidad de carga 12  montones

2

Alimentador servo nivelador

1 、  Mecanismo positivo del código de alimentación (husillo positivo y negativo)

2、9 rodillos correctores, 4 arriba y 5 abajo

3 、  4 rodillos de alimentación, 2 arriba y 2 abajo

4 、 servoalimentación

3

Punzonadora de pórtico neumática

1. Punzón de pórtico neumático

2 、 1 juego de herramientas abrasivas combinadas, moldeadas mecánicamente

3. Moldura abultada en la nervadura inferior y lateral

4 、 Perforación de paletas

5 、 cortar

6 、 almohadilla amortiguadora

7 、 Dispositivo de transferencia de molde

4

Sección A plataforma de alta velocidad

1. Plataforma de alta velocidad de 6 metros (1 con motor, 1 sin motor)

2 、  Control de conversión de frecuencia

3 、 Ajuste del ancho del tornillo positivo y negativo

   5

  Punzonado hidráulico

1 、  Perforación de orificios de conexión

2 、  Estampado de hebilla de siete caracteres

3 、  Un conjunto de sistema hidráulico 7.5KW+7.5KW

4 、  Troquel de punzonado: conmutación neumática de punzones de una y dos hileras

estampilla

6

Plataforma de alta velocidad sección B

1 、  Plataforma de alta velocidad de 6 metros (1 motorizada, 1 sin motor)

2 、  Control de conversión de frecuencia

3 、 Ajuste del ancho del tornillo positivo y negativo

7

Rollo formando parte

1 、  Husillo φ80 mm, superficie cromada dura 5. Guía de alimentación extendida

2、35 filas de rodillos formadores (lados simples y dobles) 6. 1 juego de enderezamiento de superficies planas después del conformado

3 、  La máquina principal está dividida en 3 secciones 7. Material en rollo: GCR15

4 、  Costillas largas a los lados 8. Alimentación eléctrica

8

Estante de descarga

1、 2 bastidores de descarga pasiva

9

Cabina de control

1 、  Toda la línea adopta control PLC y una interfaz hombre-máquina de pantalla táctil para realizar la interacción persona-computadora.

2. Configuración de hardware: consola de operación del gabinete de distribución de energía, panel de operación manual y control remoto inalámbrico al lado de la máquina.

3 、  Modo de funcionamiento: manual/automático. En estado manual, puede funcionar como una máquina independiente para facilitar el mantenimiento; en estado automático, puede funcionar en toda la línea; está equipado con un botón de parada de emergencia, lo que facilita el manejo de emergencias y garantiza la seguridad de los equipos y operadores
