Máquina de marcado de bandejas de cables de perforación hidráulica
Las bandejas portacables tradicionales hechas a mano son ineficientes y no pueden satisfacer las cambiantes demandas del mercado. La aparición de las máquinas formadoras de bandejas portacables soluciona este problema. En la actualidad, las máquinas formadoras de bandejas portacables tienen tecnologías centrales como velocidad ultraalta, conformado, corte por computadora y punzonado automatizado, que pueden mejorar significativamente la eficiencia de fabricación de las bandejas portacables.
En el futuro, con el rápido desarrollo de tecnologías inteligentes como la inteligencia artificial y el Internet de las cosas, las máquinas formadoras de bandejas portacables se actualizarán aún más para asumir el papel de sistemas de control inteligentes. Realice monitoreo remoto y análisis de fallas de equipos para mejorar la eficiencia y estabilidad de fabricación.

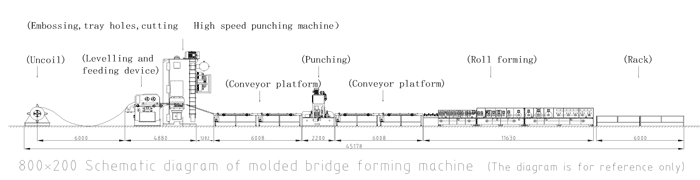

Número de serie |
componente principal |
Configuración |
|
1 |
Desenrollador |
1. Expansión del núcleo hidráulico 4. Caja de distribución (control de conversión de frecuencia, arranque lento y parada lenta) 2. Descarga eléctrica 5. Conjunto hidráulico de 3KW 3. Capacidad de carga 12 montones |
|
2 |
Alimentador servo nivelador |
1. Mecanismo positivo del código de alimentación (husillo positivo y negativo) 2. 9 rodillos correctores, 4 arriba y 5 abajo 3. 4 rodillos de alimentación, 2 arriba y 2 abajo 4. Servoalimentación |
|
3 |
Punzonadora de pórtico neumática |
1. Punzón de pórtico neumático 2. 1 juego de herramientas abrasivas combinadas, moldeadas mecánicamente 3. Costilla inferior y moldura lateral abultada. 4. Perforación de palés 5. Cortar 6. Almohadilla amortiguadora 7. Dispositivo de transferencia de molde |
|
4 |
Sección A plataforma de alta velocidad |
1、 1. Plataforma de alta velocidad de 6 metros (1 con motor, 1 sin motor) 2 、 2. Control de conversión de frecuencia 3 、 Ajuste del ancho del tornillo positivo y negativo |
|
5 |
Punzonado hidráulico |
1、1. Perforación de orificios de conexión 2、2. Estampado de hebilla de siete caracteres 3、3. Un conjunto de sistema hidráulico 7.5KW+7.5KW 4、4. Troquel de punzonado: conmutación neumática de punzones de una y dos hileras estampilla |
|
6 |
Plataforma de alta velocidad sección B |
1、 1. Plataforma de alta velocidad de 6 metros (1 con motor, 1 sin motor) 2 、 2. Control de conversión de frecuencia 3 、 Ajuste del ancho del tornillo positivo y negativo |
|
7 |
Rollo formando parte |
1. Husillo de φ80 mm, superficie cromada dura 5. Guía de alimentación extendida 2. 35 filas de rodillos formadores (lados simples y dobles) 6. 1 juego de enderezamiento de superficies planas después del formado 3. La máquina principal está dividida en 3 secciones 7. Material en rollo: GCR15 4. Costillas largas en los laterales 8. Alimentación eléctrica |
|
8 |
Estante de descarga |
1、 2 bastidores de descarga pasiva |
|
9 |
Cabina de control |
1. Toda la línea adopta control PLC y una interfaz hombre-máquina de pantalla táctil para realizar la interacción persona-computadora. 2. Configuración de hardware: consola de operación del gabinete de distribución de energía, panel de operación manual y control remoto inalámbrico al lado de la máquina 3. Modo de funcionamiento: manual/automático. En estado manual, puede funcionar como una máquina independiente para facilitar el mantenimiento; en estado automático, puede funcionar en toda la línea; está equipado con un botón de parada de emergencia, lo que facilita el manejo de emergencias y garantiza la seguridad de los equipos y operadores |
|
