Máquina formadora de bandejas de cables de perforación de 100 mm a 800 mm

Las bandejas portacables perforadas se utilizan más ampliamente en el petróleo, la industria química, la energía eléctrica, la industria ligera, la televisión, las telecomunicaciones y otros campos. Tiene las ventajas de peso ligero, gran capacidad de carga, apariencia hermosa, estructura simple y fácil instalación. Adecuado para el montaje de cables de potencia y el tendido de cables de gestión. También es adecuado para la fabricación de bandejas portacables perforadas con formas y disposiciones especialmente sencillas. Colocamos la matriz sobre el nivelador para completar el punzonado de los agujeros del palet. Si se requiere una gran cantidad de orificios de perforación densos e irregulares, consideraremos el uso de una prensa hidráulica o punzonadora de alta potencia para garantizar la velocidad y la estabilidad de fabricación.

Contacta ahora Correo electrónico Teléfono WhatsApp

Detalles de producto

componente principal

1. Máquina bobinadora abierta, máquina laminadora abierta hidráulica eléctrica con capacidad de carga de diez toneladas

2. Máquina niveladora y cortadora, niveladora de 13 rodillos, corte hidráulico, punzonadora de bandejas Sección A de alta velocidad

3 、 plataforma, plataforma de alta velocidad 2 ramas, control de conversión de frecuencia

4. Máquina punzonadora, sistema hidráulico (juegos de 7,5 kw2), conversión neumática de molde de una y dos hileras, cilindro de aceite, cilindro de ingeniería pesada, mecanografía (Sección de marcas registradas).

5 、 plataforma de alta velocidad, plataforma de alta velocidad 2 (1 eléctrica de 0,75 kw, 1 pasiva), se ajusta el ancho del alambrón positivo e inverso

6 、 Pieza formadora de rodillos, husillo φ 80 mm, superficie recubierta de cromo duro, rodillo formador de 25 filas, principal dividido en 3 secciones, motor 3 de 7,5 kW, posición de guía de alimentación extendida, plano formador recto 1 juego, material del rollo: GCR15, alimentación eléctrica ( Servomotor de 1,2 kW 1)

7, marco de descarga, estante de descarga pasiva 2

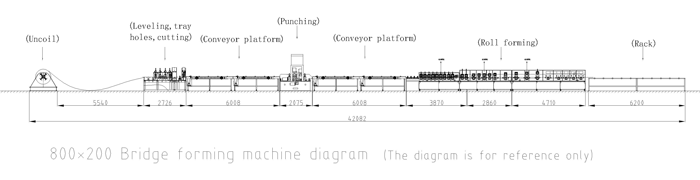

100mm-800mm Punching Cable Tray Forming Machine

Parámetros técnicos

número de orden	proyecto	unidad	valor numérico
1	Ancho del material	mmm	220～1250mm
2	Espesor del material	mmm	0,5~2,0 mm
3	Espesor del material		Fleje de acero galvanizado/placa de acero galvanizado
4	Velocidad de funcionamiento del equipo	m/min	12 m/min
5	poder	kilovatios	75kW
