Máquina formadora de rollos de canalizaciones de cables con punzón

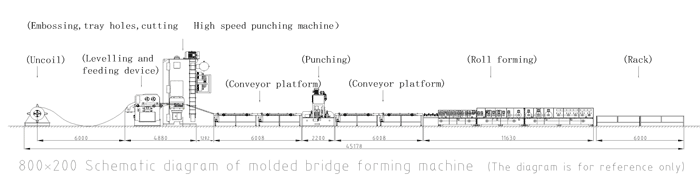

Este equipo consta de un desenrollador, un alimentador nivelador, un punzón de gran tonelaje, una punzonadora y un anfitrión de perfilado. El desenrollador es un expansor de núcleo hidráulico y está equipado con un brazo de presión para una fácil operación. La máquina niveladora y alimentadora puede introducir materiales con precisión en el punzón. , la máquina punzonadora se puede utilizar con moldes de gran tonelaje para perforar nervaduras de refuerzo densas o agujeros de paletas densos. La punzonadora perfora agujeros de conexión, ojales de siete caracteres, etc. Todas las acciones se controlan mediante el panel de control. El sistema de perfilado se compone de 35 ejes, con un diámetro de 80 mm, la superficie está cromada dura y el espesor del cromado es de 0,05 mm. Garantizar la alta eficiencia, alta precisión y alta flexibilidad de la línea de producción.
Nuestro fabricación engranaje adopta superior automatización ciencia y es en una posición a reconocer a completamente computerizado fabricación proceso. El engranaje es equipado con superior eléctrico administrar estructuras y sistemas de transmisión mecánica, que pueden reconocer una pareja de sistema pasos como computerizado corte, doblado y conformado de bandejas portacables. Automatizado fabricación ahora no solamente mejora fabricación eficiencia, sin embargo además reduce la mano de obra profundidad y asegura la balance de la calidad del producto.
En segundo lugar, nuestro fabricación engranaje es extremadamente adaptables y flexibles. El engranaje poder regular mas que unos pocos parámetros de acuerdo a los requisitos del producto, como largo, ancho, alto, ángulo de flexión, etc. Por lo tanto, si usted está produciendo bandejas portacables de distinto especificaciones, o alterando producto patrones y modelos, nuestros herramientas puede satisfacer sus necesidades. Esta flexibilidad además ofrece clientela con extra opciones y competitividad del mercado.
Además, nuestro fabricación herramientas facetas excesivo precisión y estabilidad. El herramientas hace uso de superior sensores y manipular estructuras a recoger específico administrar del tamaño, forma y actitud de la bandeja portacables. La bandeja portacables producida tiene la beneficios de regular dimensión y correcto ángulo, que puede correctamente mejorar edificio efectividad y configuración calidad.
Finalmente, nuestro fabricación herramientas está diseñado con seguridad y confiabilidad en mente. El herramientas es preparado con un buen número seguridad seguridad dispositivos, como defensivo cubiertas, emergencia fin interruptores, etc., para asegurar el seguridad de operadores. En el idéntico tiempo, el engranaje adopta de larga duración sustancias y estructural plan a Cerciorarse el balance y largo estilos de vida del equipo.
En resumen, nuestro fabricación engranaje especializada en la fabricación de bandejas portacables de pequeño tamaño tiene la beneficios de excesivo eficiencia, precisión, flexibilidad, excesivo precisión y estabilidad. Ya sea en los campos de la energía, las comunicaciones, el transporte, etc., usted puede adquirir Exquisito bandejas de cables a través de nuestro equipo, mejorar trabaja eficientemente, minimizar costos, y amoblar robusto asistir para tus proyectos.
Parámetros técnicos
Número de serie |
componente principal |
Configuración |
|
1 |
Desenrollador |
1. Expansión del núcleo hidráulico 4. Caja de distribución (control de conversión de frecuencia, arranque lento y parada lenta) 2. Descarga eléctrica 5. Conjunto hidráulico de 3KW 3. Capacidad de carga 12 montones |
|
2 |
Alimentador servo nivelador |
1 、 Mecanismo positivo del código de alimentación (husillo positivo y negativo) 2、9 rodillos correctores, 4 arriba y 5 abajo 3 、 4 rodillos de alimentación, 2 arriba y 2 abajo 4 、 servoalimentación |
|
3 |
Punzonadora de pórtico neumática |
1. Punzón de pórtico neumático 2 、 1 juego de herramientas abrasivas combinadas, moldeadas mecánicamente 3. Moldura abultada en la nervadura inferior y lateral 4 、 Perforación de paletas 5 、 cortar 6 、 almohadilla amortiguadora 7 、 Dispositivo de transferencia de molde |
|
4 |
Sección A plataforma de alta velocidad |
1. Plataforma de alta velocidad de 6 metros (1 con motor, 1 sin motor) 2 、 Control de conversión de frecuencia 3 、 Ajuste del ancho del tornillo positivo y negativo |
|
5 |
Punzonado hidráulico |
1 、 Perforación de orificios de conexión 2 、 Estampado de hebilla de siete caracteres 3 、 Un conjunto de sistema hidráulico 7.5KW+7.5KW 4 、 Troquel de punzonado: conmutación neumática de punzones de una y dos hileras estampilla |
|
6 |
Plataforma de alta velocidad sección B |
1 、 Plataforma de alta velocidad de 6 metros (1 motorizada, 1 sin motor) 2 、 Control de conversión de frecuencia 3 、 Ajuste del ancho del tornillo positivo y negativo |
|
7 |
Rollo formando parte |
1 、 Husillo φ80 mm, superficie cromada dura 5. Guía de alimentación extendida 2、35 filas de rodillos formadores (lados simples y dobles) 6. 1 juego de enderezamiento de superficies planas después del conformado 3 、 La máquina principal está dividida en 3 secciones 7. Material en rollo: GCR15 4 、 Costillas largas a los lados 8. Alimentación eléctrica |
|
8 |
Estante de descarga |
1、 2 bastidores de descarga pasiva |
|
9 |
Cabina de control |
1 、 Toda la línea adopta control PLC y una interfaz hombre-máquina de pantalla táctil para realizar la interacción persona-computadora. 2. Configuración de hardware: consola de operación del gabinete de distribución de energía, panel de operación manual y control remoto inalámbrico al lado de la máquina. 3 、 Modo de funcionamiento: manual/automático. En estado manual, puede funcionar como una máquina independiente para facilitar el mantenimiento; en estado automático, puede funcionar en toda la línea; está equipado con un botón de parada de emergencia, lo que facilita el manejo de emergencias y garantiza la seguridad de los equipos y operadores |
